Calculadoras para decidir con datos, no con intuición

Pilar 01 · Condiciones ambientales

Calculador del flujo de fotones del fondo de cielo

Estima cuántos electrones por píxel y por segundo genera el brillo del cielo en el sensor. Es la señal que no se quiere: la luz del fondo se acumula igual que la del objeto y trae su propio ruido. Su valor es un dato imprescindible para incorporar a la fórmula que permite calcular el tiempo óptimo de subframe.

El cálculo combina el brillo del cielo, la relación focal del telescopio, el tamaño de píxel y la eficiencia cuántica de la cámara, y el ancho de banda del filtro. No depende de la apertura: al escalar el telescopio, lo que se gana en luz se pierde en cielo abarcado por cada píxel, y ambos efectos se cancelan.

El brillo del cielo se puede ingresar de dos maneras equivalentes y enlazadas: la clase Bortle del sitio o la magnitud de la estrella más débil visible a ojo desnudo. Al cambiar una, la otra se ajusta.

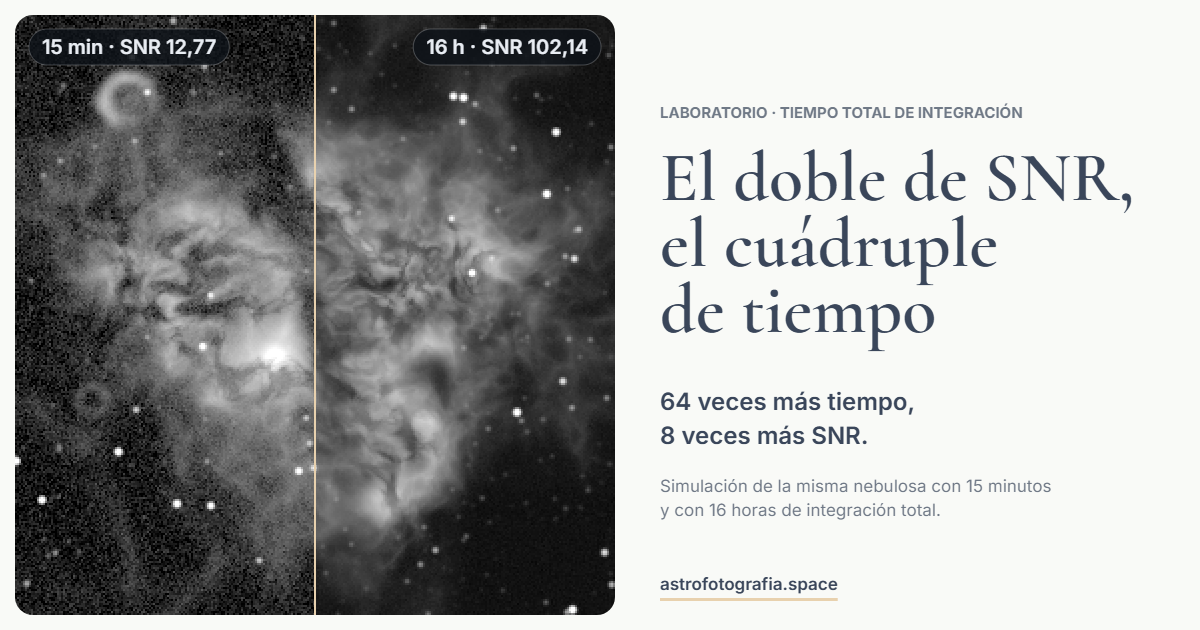

Laboratorio · Tiempo total de integración

El doble de SNR, el cuádruple de tiempo

La misma nebulosa con 15 minutos y con 16 horas de integración: 64 veces más tiempo, 8 veces más SNR. El laboratorio simula el ruido de una astrofotografía superpíxel por superpíxel y muestra qué fuente manda en cada caso: el propio objeto, el cielo, la corriente oscura o la lectura.

Se pueden cambiar el tiempo total, la duración del subframe, la cámara (mono u OSC), el filtro (banda ancha o dual), el cielo y el ruido de lectura. La curva de SNR, el tiempo óptimo de subframe del capítulo 8 y la medición sobre la imagen, con la misma definición que el script SNR Calculator, se actualizan en vivo.

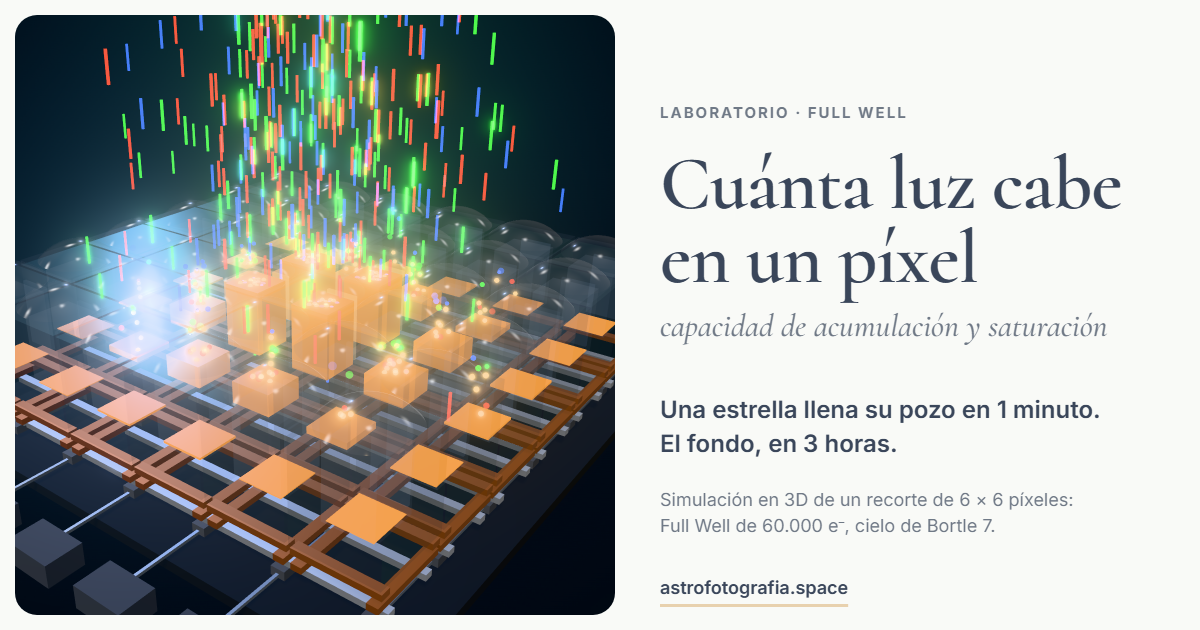

Laboratorio · Full Well

Cuánta luz cabe en un píxel

Un recorte de 6 × 6 píxeles de un sensor, en 3D, bajo la lluvia de fotones de una estrella, una nebulosa y el cielo. El núcleo de la estrella llena su pozo de 60.000 e⁻ en un minuto, mientras que el fondo tardaría tres horas. El laboratorio muestra qué le pasa a cada fotón en el píxel, qué se pierde cuando el pozo se satura, con antiblooming y sin él, y cómo la lectura convierte la carga en ADU.

Se pueden cambiar la luz de cada fuente, la cámara (mono u OSC), el sensor (BSI o FSI), el filtro, el Full Well, la ganancia y los bits, y llevar el recorte a cualquier zona del subframe completo. Fichas, un narrador y un recorrido guiado de ocho pasos explican cada elemento con las páginas del libro.
